知る人ぞ知る、ケーブル三つ編み。
今回、そのケーブル三つ編みで、FANケーブルをまとめる方法を説明します。
三つ編みにすると、ケーブルがバラバラにならない他に、確か・・・ケーブル線が平行にならない事により、ノイズ抑制効果がある「らしい」と記憶しています。

◆注意◆
※以下の作業は間違った場合、感電・火災などの危険性があります。実行は、各自、自己責任でお願いします。この作業で発生した、いかなる被害・損害も当方は責任を負いません。完全に理解できる方だけ実行してください。

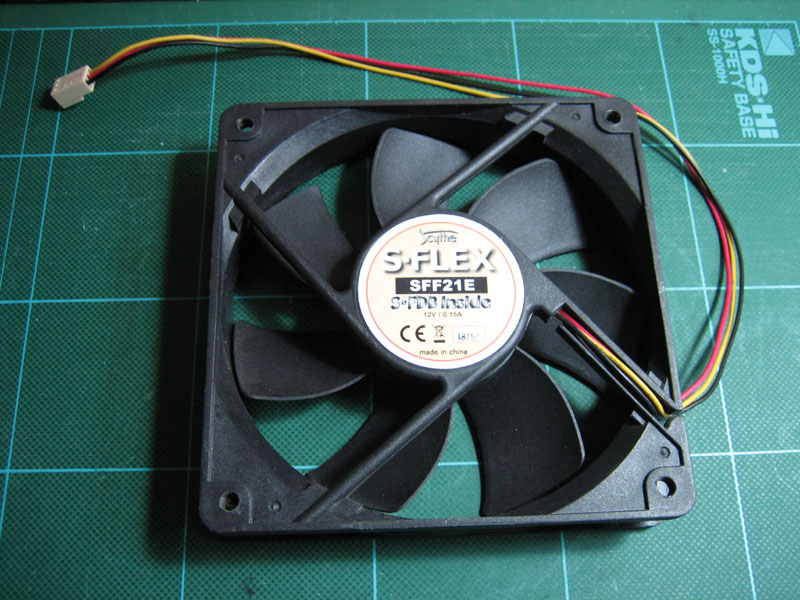

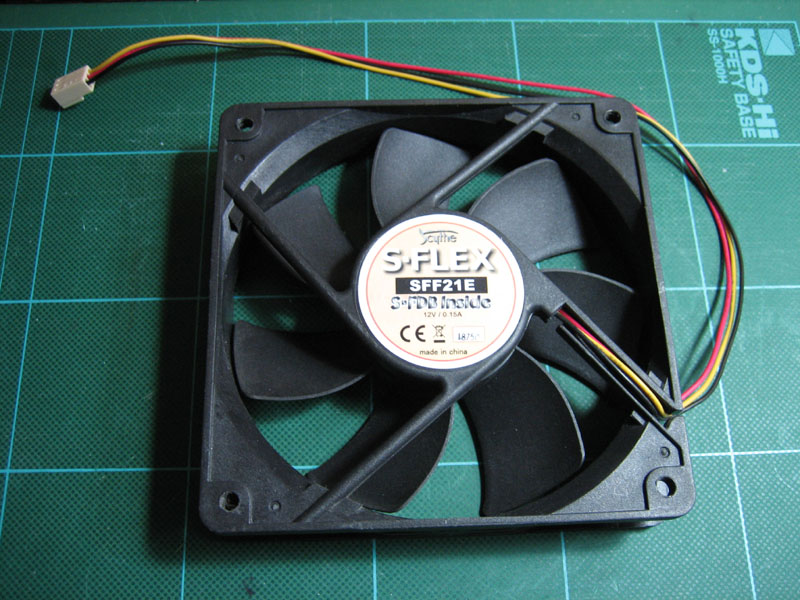

愛用のS-FLEXです。耳障りな軸音が聞こえず、800回転以下の低回転だと驚くほど静音。しかも長寿命設計とあって好きな商品です。しかし、低回転だと風量が稼げないという弱点もありますので、発熱が少ない環境での利用をオススメします。

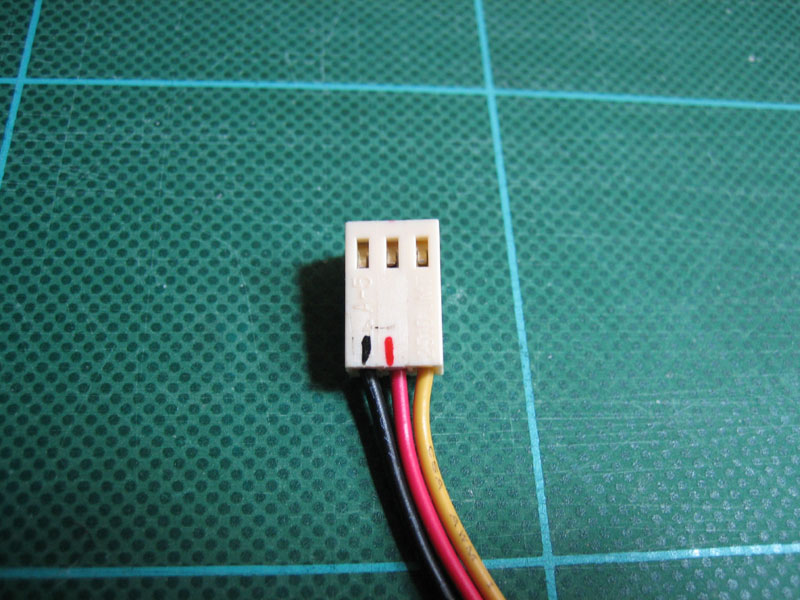

まず、このケーブルの先端に黒の目印をつけます。これはケーブルをバラしても元の配線が判らなくならないようにする為の処置です。

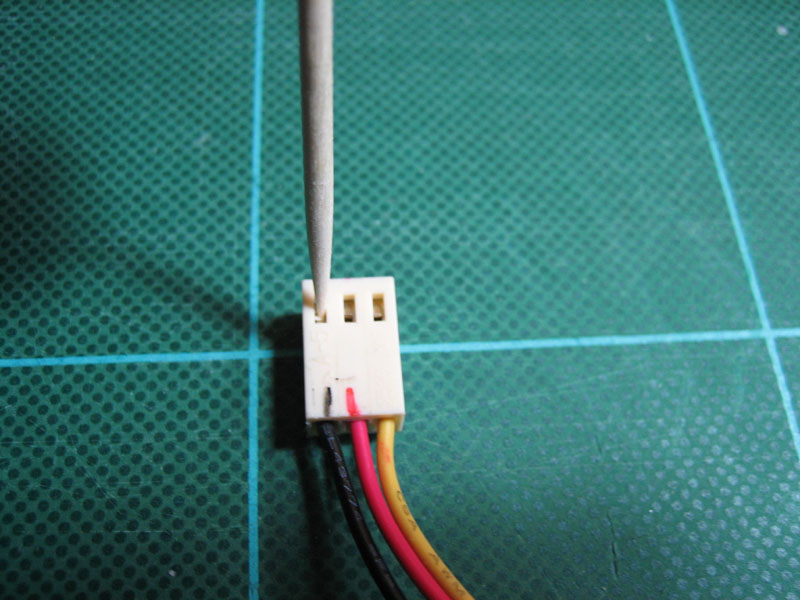

次に、爪楊枝などの硬くて細いもので、端子に開いたクボミの隙間から見える金属を押し込みます。この部分は返しになっていて、ケーブルが端子から抜けないようになっています。なので、爪楊枝などでこの金属を押し込みながら、ケーブルを引っ張ると引っこ抜けます。

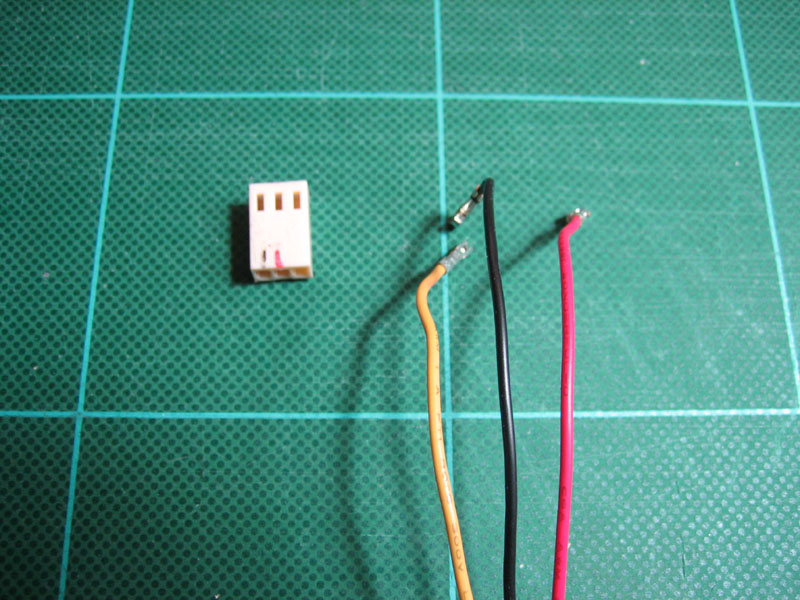

全部抜けました。

後は、三つ編みをしてケーブルを端子に戻すだけです。戻す場所を間違えないようにしましょう。

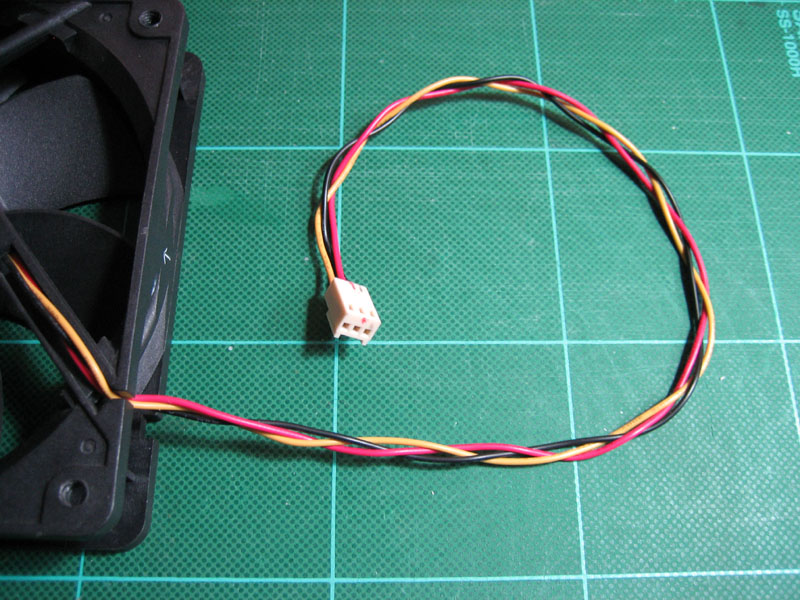

完成
今回ちょっと緩めな三つ編みにしました。なんか雑ですね。もっと緻密な三つ編みにしても問題ないです。

この三つ編み、色々なケーブルでできるので、調べてみると面白いですよ。
